Эхолот по частям. Часть 3: Лучи, частоты, настройки. Как пользоваться эхолотом

Чем шире конус излучения, тем более ярко выражена дуга. При вхождении рыбы в конус излучения ее изображение будет тонким из-за ослабления мощности на краях диаграммы. При ее приближении к центру толщина дуги будет увеличиваться и, в центре диаграммы станет наибольшей. При выходе рыбы из зоны излучения картина будет изменяться в обратном порядке — уменьшаться.

  • Судовой гребной винт изготовление
  • Клев в пасмурную
  • Оснастка для установки люверсов
  • Все о рыбалке на ерша
  • Если рыба проходит по краю конуса, то дуги может не получиться или она будет очень небольшой. Эта функция может использоваться только при работе эхолота в автоматическом режиме. При включенной функции Fish Symbols отображает только символы, не выводя на экран никакие другие отметки. Ряд моделей рыбопоисковых эхолотов имеют возможность подключения датчиков бокового обзора. В этом случае они могут вести обнаружение рыбы не только под судном, но и по обеим сторонам от него. Ответ на этот вопрос, казалось бы, весьма прост — эхолот ищет и находит рыбу, и это является его основным предназначением. Однако однозначность этого ответа может казаться абсолютно справедливой только начинающему рыболову. Каждый мало-мальски грамотный рыбак знает, что рыба не распределяется равномерно по пространству водоемов, а собирается в определенных местах, определяемых рельефом дна, резкими изменениями глубин и даже перепадами температур между слоями воды. Интерес могут представлять коряги, камни, ямы, растительность. Иными словами, рыба не только ищет, где глубже, но и где ей лучше ночевать, охотиться, маскироваться, кормиться. Поэтому первостепенная задача эхолота — это определение глубин водоема и изучение рельефа дна. Результаты измерения глубины на экране эхолота осуществляются двумя способами — в графической форме отображение рельефа дна на фоне шкалы глубин и в цифровой форме в углу экрана. Такие помехи особенно заметны в эхолотах, не имеющих автоматической регулировки усиления. При измерении глубины вдоль правой границы экрана отображается в виде точки текущее значение измеряемой глубины. Для обеспечения возможности наблюдения за рельефом эта точка сохраняется на экране и сдвигается по нему справа налево на один шаг, а ее место занимает новая точка, соответствующая очередному отсчету глубины. Затем происходит следующий сдвиг — так запоминается каждая последующая точка через промежутки времени, равные периоду следования зондирующих ультразвуковых импульсов. В результате на экране появляется линия, являющаяся отображением рельефа дна. Следует особо отметить, что полученная линия отображает рельеф на пути, уже пройденным судном, что следует учитывать при выборе позиции для ловли. Следует также иметь в виду, что текущее значение глубины под судном отображается на шкале на правой стороне экрана. Это значение повторяется так же на экране и в цифровой форме. Если судно неподвижно, то глубина под ним не меняется и, следовательно, линия будет прямой и горизонтальной рис. При движении судна над неровным дном отметка глубины в правом углу экрана будет менять свое положение соответственно изменению глубины под датчиком эхолота. При уменьшении глубины каждая последующая точка будет располагаться выше предыдущей, при увеличении глубины — ниже предыдущей рис.

    эхолот по грунту

    В результате на экране появляется линия, повторяющая рельеф дна на пути следования судна. Для рыбака наибольший интерес представляют самые различные неоднородности рельефа дна, так как на них чаще всего ловиться рыба. Места с такими резкими переходами должны интересовать рыбака, т. Недаром профессиональный лов рыбы в море ведется, в основном, на банках. Автору этих строк как-то довелось на одной луде в Белом море в компании двух приятелей за каких-то 20 минут наловить на голые крючки ведро трески. Еще один предмет поиска для рыбака — это ямы, в которых может находиться крупная хищная рыба рис. Вообще, любые резкие изменения глубин привлекают рыбу и позволяют надеяться на ее обнаружение на данных участках. При ведении поиска с использованием эхолота следует искать участки, отличающиеся от преобладающего рельефа дна. На мелких участках нужно искать впадины и ямы, на глубоких участках — гребни, косы, луды, перекаты, на изрезанных участках — ровные площадки. Еще один важный показатель, позволяющий определить перспективность того или иного участка для лова рыбы — структура дна. Структура дна говорит о том, из каких грунтов состоит дно — глина, песок, ил, скала или галька. С помощью эхолота точно распознать тип грунта невозможно, можно только различать его по плотности. На экране эхолота плотный грунт глина, камень отображается светлым тоном, а мягкие грунты — темным рис.

    Изображение на экране эхолота

    По наличию ила и растительности можно судить о том, какая рыба может водиться на данном участке. Большой интерес для рыбака представляют коряги или затонувшие стволы деревьев, около которых с большой степенью вероятности можно обнаружить рыбу. Они отличаются по плотности от грунта и обычно хорошо видны на экране эхолота рис. Такие предметы целесообразно запоминать в памяти приемника GPS, т. То же самое относится и к другим относительно малоразмерным объектам — лудам, ямам и т. Ранее уже упоминалось, что на экране эхолота рыба отображается в виде дуг. Это происходит из-за того, что при прохождении рыбы через конус излучения расстояние от нее до преобразователя меняется — сначала оно уменьшается, а затем увеличивается снова. Поскольку по мере удаления от оси диаграммы направленности преобразователя энергия излучения убывает, то при прохождении рыбы через облучаемую зону толщина дуги изменяется — сначала она увеличивается, затем снова уменьшается. Размер дуги зависит, прежде всего, от ширины конуса излучения — чем шире конус, тем длиннее дуга рис. Чем выше эта скорость, тем слабее и бледнее эта дуга. Поэтому, при поиске рыбы с катера на ходу, получив на экране слабые дуги, стоит вернуться и на малой скорости пройти это место. На форму дуги могут влиять и характерные особенности рыбы, позволяя, при наличии опыта, с некоторой вероятностью, определять вид рыбы, хотя не все опытные рыбаки разделяют эту точку зрения. Возможно, и проводились какие-либо теоретические и экспериментальные работы по распознаванию видов рыб с использованием эхолотов в интересах промыслового рыболовства, но мне такие материалы не встречались. Да и задачи обнаружения и распознавания профессионала и рыбака-любителя совершенно разные. В некоторых моделях эхолотов с цветным экраном например, в эхолотах Garmin отраженные сигналы окрашиваются различным цветом в зависимости от уровня их мощности. Красным цветом обозначаются самые мощные сигналы, оранжевым — сильные, желтым — средние, зеленым — слабые и синим — самые слабые. В монохромных версиях тех же эхолотов уровни принимаемых сигналов обозначаются Оттенками серого цвета — чем сильнее сигналы, тем темнее его отметка, и наоборот. Обобщая имеющиеся в прессе материалы по распознаванию рыбы и результаты опроса среди пользователей эхолотов, можно сделать следующие предположения.

    Многие представляют щуку как смещенную в один конец толстую дугу, сома — как одинокую толстую дугу. Некоторые виды рыб изображаются на экране эхолота в виде нескольких тонких дуг — например, судак или лещ. Однако, при отсутствии каких-либо экспериментальных данных достоверность этих оценок невелика. Поскольку однозначно распознать рыбу невозможно, то для повышения достоверности оценки необходимо одновременно сопоставлять полученную дугу с рельефом и структурой дна, характерным для обитания тех или иных видов рыб. Такая работа требует большого опыта работы с эхолотом, понимания характерных особенностей, повадок и привычек различных рыб. Они формируются путем анализа по определенным алгоритмам мощности отраженных от подводных объектов сигналов. В большинстве эхолотов используются три градации размеров — мелкая, средняя и крупная, обозначаемые соответствующими символами рис. Однако не следует считать, что, включив режим автоматического распознавания, можно будет получить от эхолота достоверную информацию о размере рыбы — автомат, он и есть автомат, вырабатывающий по уровню мощности отраженных сигналов символы установленных размеров. Уровень мощности отраженных сигналов зависит от множества факторов — от степени загрязнения воды, от наличия в ней планктона, растительности, температурных перепадов, которые эхолот не учитывает при анализе принимаемых сигналов. Помимо этого, прибор не различает всех тонких нюансов отраженных сигналов, которые легко распознает глаз человека, поэтому он может присваивать символы рыб дрейфующим в воде топлякам, воздушным пузырям, водорослям. Символы в монохромных эхолотах обычно окрашены в черный цвет. В двухлучевых эхолотах символы рыб, полученные узким лучом, будут закрашены, а полученные широким лучом — будут обозначены в виде контура рис. Еще одна проблема автоматического распознавания заключается в невозможности определения размера рыб, обозначаемых самым крупным символом — он может быть присвоен и килограммовому окуню, и сому весом несколько десятков килограммов. Для распознавания крупных экземпляров рыб в некоторых современных эхолотах имеется функция реального сканирования. Приборы, оснащенные такой функцией, выдают на экран изображение рыбы, пропорционально ее истинному размеру рис. Имея шкалу глубин, можно достаточно легко определить размер рыбы. В заключение рассуждений на тему автоматического распознавания следует отметить, что самым лучшим устройством для этого пока еще является человеческий глаз и мозг — недаром в профессиональных эхолотах на экран выводятся только отображения реальных сигналов. Масштабирование является весьма эффективным приемом для наблюдения за рыбой.

    Сущность масштабирования заключается в увеличении растягивании отдельных выделенных по глубине участков в несколько раз обычно в два и в четыре раза. Картину с измененным масштабом можно рассматривать на полном экране, а также в режиме с разделенным экраном, когда на одной половине экрана будет полномасштабное изображение, а на второй половине — увеличенный вдвое или в четыре раза выбранный участок изображения рис. Изображение символов на экране эхолотов, имеющих функцию реального сканирования. Такими событиями могут быть: Невозможно сказать однозначно, что лучше- один луч или несколько.

    эхолот по грунту

    Это все определяется индивидуальными запросами рыбака и особенностей ловли. Как уже было сказано выше, один неширокий луч дает четкое отображение структуры дна и подводных объектов, но при этом имеет не очень широкий угол обзора. Дополнительные же лучи эхолота не дает настолько четкого и детального изображения, но при этом позволяют наблюдать за объектами, которые находятся в верхнем и среднем слое воды. Отдельная категория многолучевых эхолотов - это шестилучевые модели, которые позволяют генерировать трехмерную проекцию изображения. Однако такие эхолоты часто искажают полученную информацию, и потому требуют хороших технических навыков при настройке перед использованием. Самой популярной моделью является Humminbird Matrix 47 3D. Технологии обработки и изображения эхо-сигнала. Принцип работы эхолота заключается в том, что прибор обрабатывает и автоматически управляет такими параметрами, как скорость обновления, чувствительность, согласованность работы передачи и приемника. При этом условия эхолокации постоянно изменяются. При этом некоторые эхолоты позволяют вручную менять основные настройки. Это очень удобно для тех, кто предпочитает от начала до конца участвовать в процессе рыбаки и непосредственно эхолокации. Как ведет себя эхолот на скорости. Прежде всего надо отметить, что эхолот не предназначен для обнаружения рыбы на больших скоростях. На такой скорости можно получать общую информацию о структуре дна. При вхождении рыбы в конус излучения ее изображение будет тонким из-за ослабления мощности на краях диаграммы. При ее приближении к центру толщина дуги будет увеличиваться и в центре диаграммы станет наибольшей. При выходе рыбы из зоны излучения картина будет изменяться в обратном порядке — уменьшаться. Для больших бронзовых преобразователей выпускаются специальные обтекатели рис. Ниже перечислено то, что можно увидеть на экране дисплея рис. Для работы с эхолотом очень важно понимать, что мы можем реально видеть на экране и не ожидать большего, чем он может дать. Раньше эхолоты могли использовать только низкие или высокие частоты в зависимости от характеристик конкретной модели, во всех современных моделях имеется возможность одновременного или выборочного задействование частот обоих типов. Ультразвуковые волны, созданные преобразователем, распространяются в водной среде, которая оказывает значительное влияние на качество работы прибора в целом. Затухание энергии звуковых волн обусловлено наличием в водной среде большого количества разнообразных органических и минеральных соединений, воздушных пузырьков и микроорганизмов. Все они частично поглощают распространяемые эхолотом сигналы. Степень затухания энергии зависит также и от некоторых особенностей среды, основные закономерности заключаются в следующем: Отражения образуются, если звуковая волна встречает какой-либо объект, плотность которого отличается от окружающей среды, в качестве него может выступать: Поверхность дна многих крупных водоемов имеет неоднородную структуру, от ее специфики зависят отражающие свойства: Песок, ил и прочие мягкие поверхность хорошо пропускают ультразвуковые волны через себя, поэтому они могут обеспечивать отображение более твердых масс, располагающихся под ними.

    Местонахождение преобразователя на судне может быть различным, все варианты имеют свои особенности , а также положительные и отрицательные стороны, которые рассматриваются ниже. Прикрепление преобразователя сигналов к внутренним поверхностям корпуса плавательного средства возможно только, если они изготовлены из однослойного стеклопластика. В такой среде находится огромное количество микроорганизмов и других частиц, которые поглощают энергию звука. Также это может более плотный слой воды с другой температурой или составом. Особенно часто такое явление встречается в водоемах с большими глубинами. Кроме того обычно дно в большей или меньшей степени покрыто растительностью. Каждый из перечисленных выше вариантов грунта имеет собственную способность позволяющую поглощать, а также отражать ультразвуковые волны. Более твердые покрытия камни, глина отлично отражают сигнал, при этом на экране появляется широкая линия. Более мягкий грунт песок, ил, а также растения гораздо хуже отражает волны, демонстрируя на мониторе тонкую полоску.

    эхолот по грунту

    Такой грунт просвечивается ультразвуком насквозь. Преобразователь эхолота может устанавливаться для работы тремя разными способами, это: Такой вид преобразователя не может нормально работать на лодках, сделанных из металла, дерева или многослойного стеклопластика. Устройство прикрепляется в лодке при помощи клея из эпоксидной смолы. Преобразователь должен размещаться таким образом, чтобы между ним и водой находилась только обшивка лодки без каких-либо дополнительных вставок. Как поймать больше рыбы? Он шире классического кГц неслучайно. В данном случае ширина луча позволит сгладить искажение реальной глубины в результате качки. То есть более широкий луч будет лучше отображать дно, когда судно качает в море. Тогда, когда частота уже не справляется. Не добивает до дна, соответственно не отображает дно, по причине излишней глубины, качки или скорости движения. Мелководье, в моем понимании, - это 6м и мельче. При ее включении ширина луча возрастает до градусов при установке максимальной чувствительности. Соответственно захват дна становиться больше в два раза в сравнении с кГц лучом. С одной стороны хорошо - больше покрытие дна, с другой стороны падает точность прорисовки дна, особенно при прохождении вдоль берегового свала, когда одна сторона луча касается верхнего края бровки, а другая нижнего. Поэтому лучше не злоупотреблять включением этой частоты без надобности. Есть смысл включать ее на откровенно мелких местах - менее 4 метров.

    эхолот по грунту

    Хотя вряд ли это добавит шансов увидеть в стороне стоящую рыбу. Скорее всего она уплывет из-под лодки до того как попадет в зону действия луча. Другое дело, когда ловим в отвес сома на квок или ставриду в море. В два раза шире луч, скорее всего, позволит увидеть снасть или рыбу, не попавшую в более тонкий конус луча кГц. И здесь есть полный смысл пробовать ее применять. Если Вам очень нужен и такой луч в придачу к базовому кГц, ищите модель с надписью Pro в конце названия моделей начального ценового уровня. Или уточняйте наличие таковой на продвинутых моделях без надписи Pro. Но несколько уступает в качестве. Точнее - в тонкости прорисовки деталей донных структур. С другой стороны, при быстром поиске на полной скорости разумеется, не на значительных глубинах , я бы предпочел включить именно ее. Потому как, при такой, существенно превышающей остальные частоте посылания импульса, картинка имеет шанс изобразиться детальнее, чем на частоте , не говоря уже о классических , 50, 83 кГц. На практике получается, что кГц все-таки намного чаще применяется, и включать есть смысл только либо на глубинах менее 6 метров или для тонкой прорисовки Даунсканера нижнего высокочастотного луча , и то до глубины 15 метров. Теперь подробнее про возможности новых частот Мало того что частота в два-четыре раза выше, чем классическая, привычная для нас кГц частота, так ещё и луч работающий на этой частоте имеет другую форму, плоскую, в виде лимонной дольки в разрезе. То есть если смотреть сверху на "пятно" от луча, то это будет сильно приплюснутый эллипс, перпендикулярный движению, а не круг от конуса, как от света фонаря у классического 2Д эхолота. С одной стороны , узкая форма луча уменьшает площадь захват рыбы, когда лодка стоит неподвижно или Вы используете эхолот зимой на льду. Лучом или кГц нужно именно "пройтись" над рыбой, причем не как попало, боком, а ровно как можно меньше изменяя курс, чтобы тонкие боковые лучи ровно работали по сторонам от лодки. С другой стороны , такая технология дает потрясающее качество изображения подводного ландшафта и рыбы в том числе. Нажмите клавишу ON эхолота и медленно двигайтесь вокруг бухты. Скорей всего на экране Вашего эхолота вы увидите картинку подобную рисунку слева. Пунктирная линия наверху экрана отображает поверхность воды. Дно показывается внизу а. Текущая глубина воды Диапазон глубин в этом примере от 0 до 40 футов.

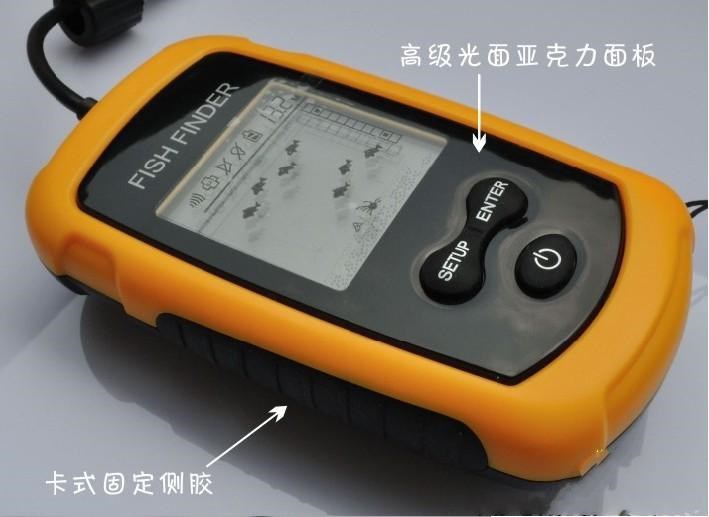

    Пока эхолот находится в автоматическом режиме, он непрерывно корректирует диапазон, сохраняя сигнал дна на дисплее. Эта система позволяет Вашему эхолоту интерпретировать возращенный сигнал и отображать на экране не дуги рыбы, а непосредственно символы рыб. Advanced Fish Symbol ID работает только в автоматическом режиме.

    Как правильно использовать эхолот - настройки, лучи, частоты

    Рыба и другие подводные объекты ясно отображены на экране как символы рыбы четырех различных размерах и символы других объектов. ASP устанавливает чувствительность настолько высокой, насколько возможно, с учетом отсутствия "шума" на экране. Она автоматически балансирует чувствительность и шумовые отклонения. Эта система может быть включена и работать как в автоматическом, так и в ручном режиме работы эхолота. С системой ASP, обрабатывающей изображение, вы будете тратить меньше времени на стандартную звуковую регулировку, и у Вас появится больше времени для поиска рыбы. Низкий уровень чувствительности исключает возможность отображения детальной информации о дне, отражениях рыбы, и другой информации об объектах. Высокий уровень чувствительности позволяет Вам видеть эти детали, но это может привести к выводу на экран помех и множества нежелательных сигналов. При автоматическом режиме, чувствительность автоматически откорректирована так, чтобы сохранить устойчивый отображенный сигнал дна, и немного завышена от этого уровня. Это дает возможность прибору показывать рыбу и другие детали. В автоматическом режиме эхолот также корректирует чувствительность автоматически для различных состояний воды, глубины, и т. Когда Вы корректируете чувствительность вверх или вниз вручную, Вы смещаете вверх или вниз нормаль чувствительности автоматически установленную эхолотом.

    эхолот по грунту

    Но для тех необычных ситуаций, где это необходимо, Вы можете смещать чувствительность вверх или вниз. Вы можете также выключать автоматическую регулировку чувствительности в нетипичных ситуациях. Чтобы должным образом откорректировать чувствительность при работе эхолота в ручном режиме, сначала измените диапазон глубин, удвоив его относительно автоматической установки. Например, если диапазон составлял 0 - 40 футов, измените его на 0 - 80 или 0 - футов. Теперь увеличивайте чувствительность до тех пор, пока второе эхо дна не появится на глубине вдвое большей, чем глубина фактического сигнала дна. Это " второе эхо" вызвано тем, что сигнал дна отражается от поверхности воды, достигает второй раз дна, вновь отражается, а эхолот, при высокой чувствительности, способен принять такое отражение. Символы рыб, которые только появляются справа в большом окне, говорят о том, что эта рыба находится в зоне луча в настоящий момент. Затем эти контуры на экране начинают перемещаться справа налево, но это не направление движения рыбы, не путайте. Например, если Вы видите символ рыбы в середине экрана, это означает, что она находилась в луче 15 сек назад при частоте сигнала 2Гц. Чтобы увидеть, на какой глубине находится рыба, необходимо вывести на экран линейку с делениями только в ЭР-6Pro!
